電控消防水炮現場如何安裝布線

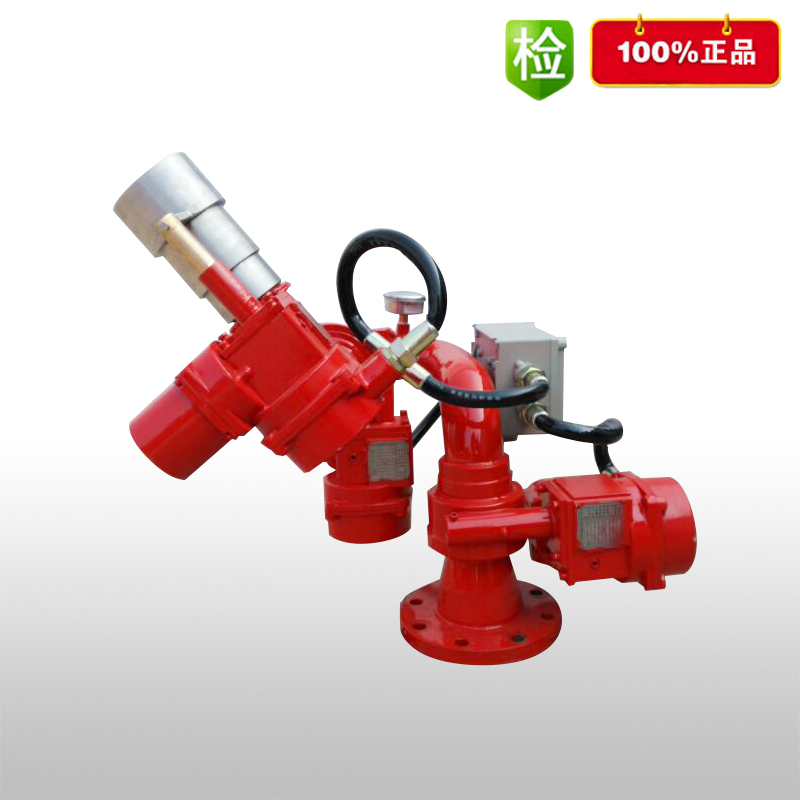

電控消防水炮分為為電動有線和無線遙控兩種直流驅動控制方式，實現操作人員能夠在遠距離直接控制消防炮射水角度，能很好的保護滅火人員的人身安全。當噴射水柱時，可撲滅固體火災；當噴射開花水霧時，可用于火場降溫冷卻、消防搶險。本產品為適用于配備重型消防車、消防艦艇、工礦企業、倉庫、油田、貯罐的固定式消防滅火設備。
安裝布線過程：
靠墻安裝距離 ≧70cm（水炮）/≧120cm（泡沫炮）
距吊頂位置 ≧120cm（水炮）/≧170cm（泡沫炮）
吊頂內嵌入安裝 不允許內嵌安裝
線纜選型 電源線：阻燃耐火線2.5平方
通訊線:阻燃耐火屏蔽雙絞線2.5平方
視頻線≤200米：SYV-75-5
200米≤視頻線≤500米： SYV-75-7
視頻線≥500米：光端機光纖傳輸
控制線：阻燃耐火線2.5平方
（具體布線請參照布線圖）
布線要求
控制系統為電路板
布線方式 控制箱與控制箱用串聯，盡量減少接頭，不得破皮下拉。
通訊線布線距離 RS485通訊線≤800m:使用耐火屏蔽雙絞線2.5平方RS485通訊線≥800m:建議使用光纖傳輸（布光纖時需購買1對CAN轉光纖的轉換器，也稱光端機（分為RS485光端機、CAN 光端機、視頻光端機、開關量光端機；每對包含接收器一個，發射器一個），光纖應選用多芯單模鎧裝光纖，光纖對接時必須選用熔纖對接。）
通訊線布線注意事項 不得將強電接入RS485通訊端口，通訊線屏蔽層必須接地，通訊線應單獨穿管，與強電單獨分開走線
控制系統為繼電器
布線方式 控制箱分別接入主機，控制箱與控制箱中的控制線不可串聯
控制線布線注意事項 盡量減少接頭，接線按接線圖，不可接錯以及接混
